随着现在建筑的层高越来越高（或者基础不适合搭设落地式脚手架），在工程建设过程就需要一种特殊的架体来保护施工作业的安全，那就是悬挑式脚手架。在这里我们就详细的介绍一下悬挑式脚手架。

什么是悬挑式脚手架？

悬挑式脚手架是指架体结构卸荷在附着于建筑结构的刚性悬挑梁（架）上的脚手架，用于建筑施工中的主体或装修工程的作业及其安全防护需要，每段搭设高度不得大于24m。

悬挑架的支承结构应为型钢制作的悬挑梁或悬挑桁架等，不得采用钢管；其节点应螺栓联结或焊接，不得采用扣件连接。与建筑结构的固定方式应经设计计算确定。

适应于钢筋混凝土结构、钢结构高层或超高层，建筑施工中的主体或装修工程的作业及其安全防护需要。

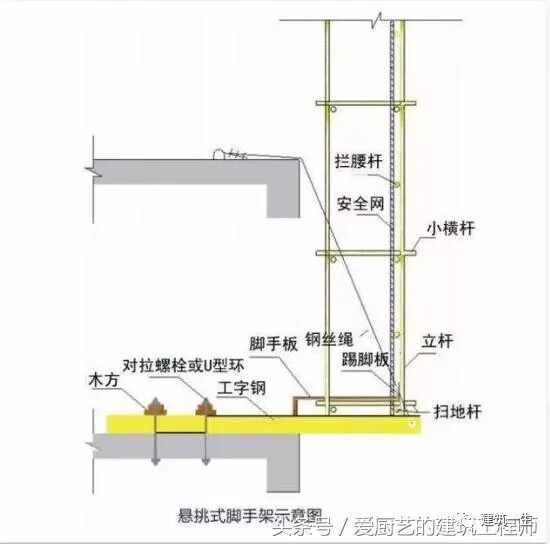

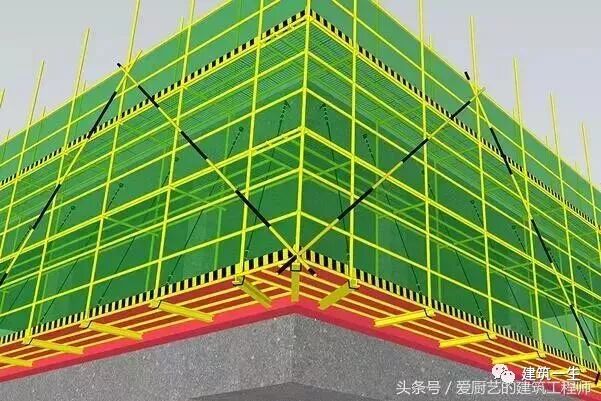

（悬挑式脚手架搭设示意图）

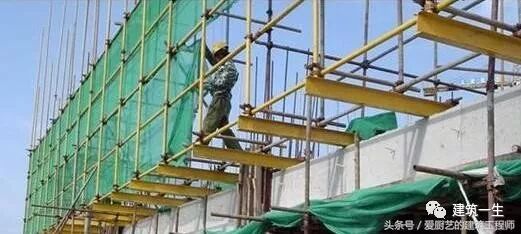

（悬挑式脚手架搭设效果图）

悬挑式脚手架施工工艺流程

施工准备→放线定位→预埋圆钢锚环→悬挑架的支承结构安装→竖立杆→将纵向扫地杆与立杆扣接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装连墙件→安装剪刀撑→扎色带及张挂安全网→作业层铺脚手板和挡脚板。

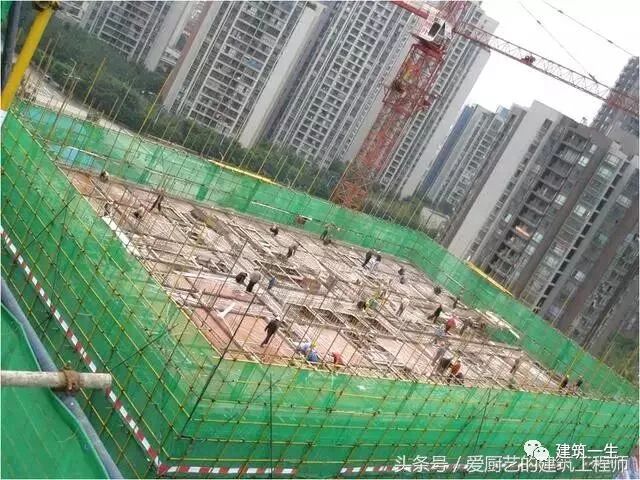

（1）主体施工,做到防护先行,外架应高出作业楼层1.5m以上。

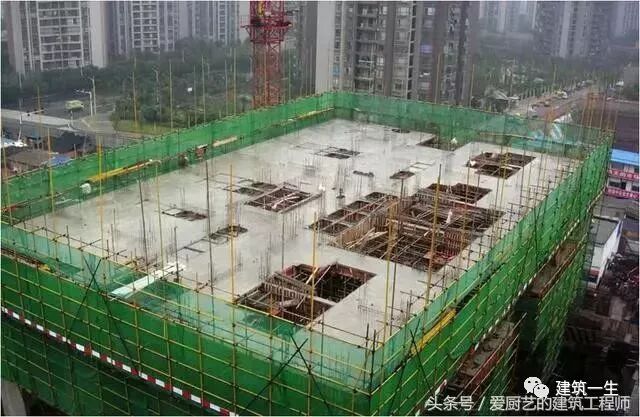

（主体施工,做到防护先行,外架应高出作业楼层1.5m以上）

（2）锁槽钢底部水平杆,便于槽钢布置

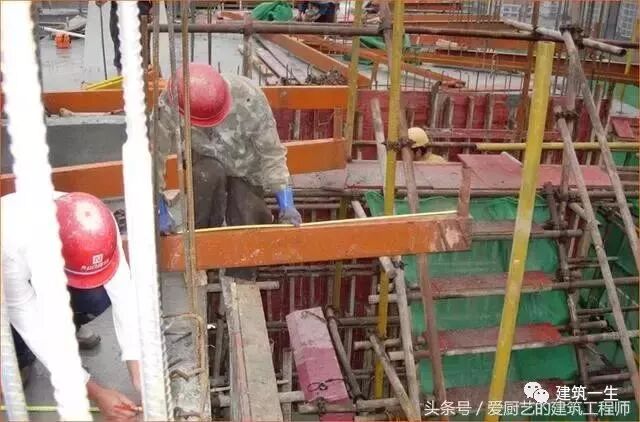

（锁槽钢底部水平杆,便于槽钢布置）

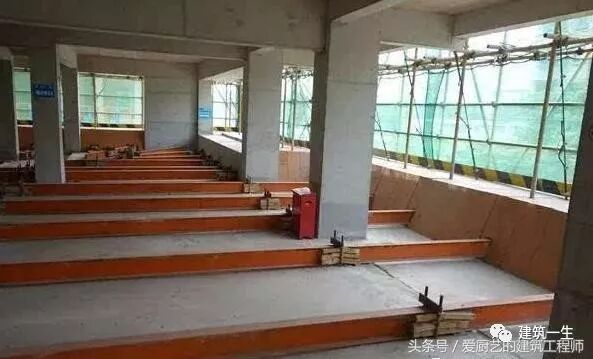

（3）槽钢布置完成后、拉通线检查并校正外挑长度，确保美观

（槽钢布置完成后、拉通线检查并校正外挑长度，确保美观）

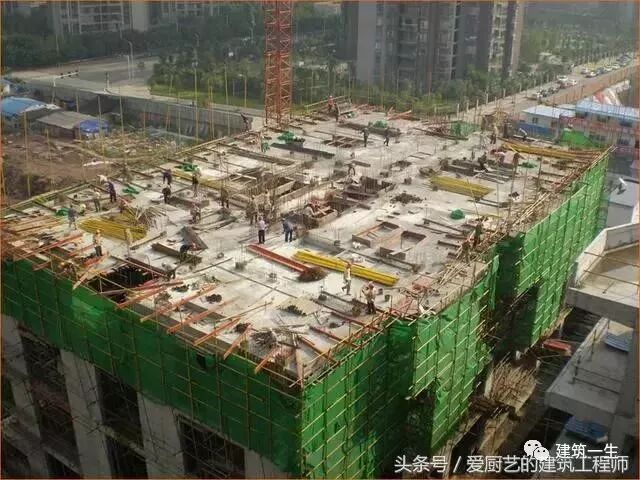

（4）转换架层槽钢布置完成后全貌

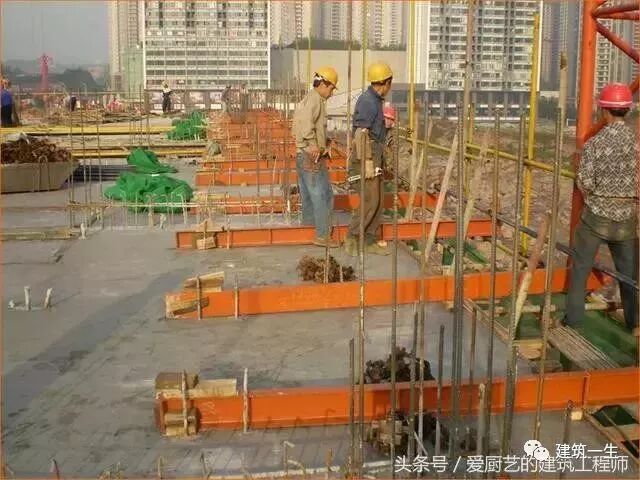

（转换架层槽钢布置完成后全貌）

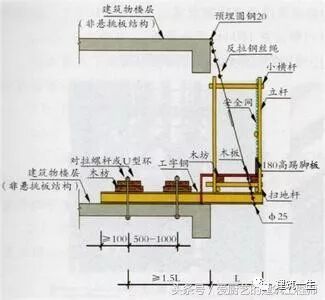

（5）水平杆应锁在槽钢顶部焊接的定位桩上，确保架体整体稳定性

（具体数值以计算为准）

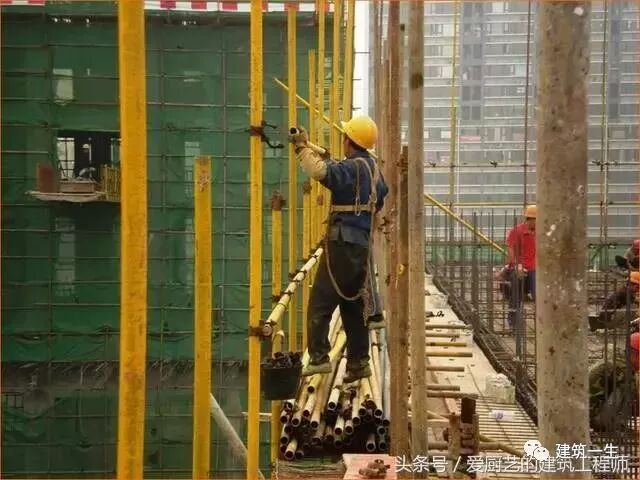

（6）立杆搭设

（立杆搭设）

（7）安装纵、横向水平杆

（安装纵、横向水平杆）

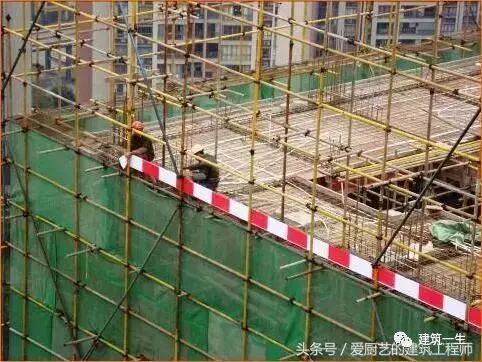

（8）张挂色带

（挂色带）

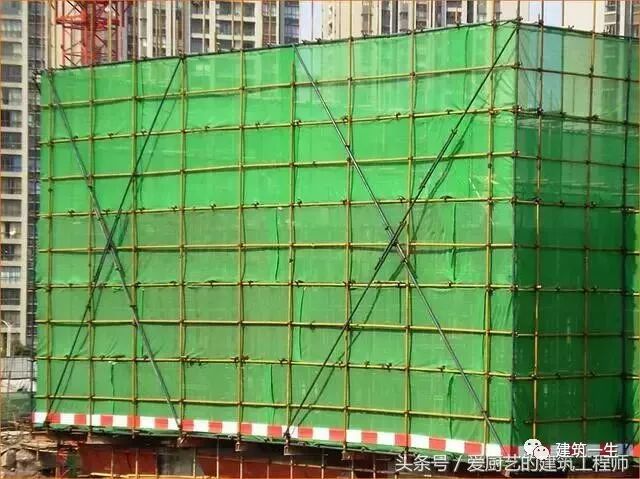

（9）张挂密目安全网

（张挂密目安全网）

（10）搭设完成后组织专项验收，合格后方可投入使用。

悬挑脚手架的搭设要求

（1）型钢悬挑梁宜采用双轴对称截面的型钢。如工字钢，工字钢结构性能可靠，双轴对称截面，受力稳定性好，较其他型钢选购、设计、施工方便。

（2）悬挑钢梁型号及锚固件应按设计确定，钢梁截面高度不应小于160mm。悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16㎜。

（3）用于锚固的U型钢筋拉环或螺栓应采用冷弯成型。U型钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧。每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结。钢丝绳、钢拉杆不参与悬挑钢梁受力计算；

（4）钢丝绳与建筑结构拉结的吊环应使用级钢筋，其直径不宜小于20㎜，吊环预埋锚固长度应符合现行国家标准。

（5）悬挑钢梁悬挑长度应按设计确定，固定段长度不应小于悬挑段长度的1.25倍。型钢悬挑梁固定端应采用2个（对）及以上U型钢筋拉环或锚固螺栓与建筑结构梁板固定，U型钢筋拉环或锚固螺栓应预埋至混凝土梁、板底层钢筋位置，并应与混凝土梁、板底层钢筋焊接或绑扎牢固，其锚固长度应符合现行国家标准。

（6）锚固位置设置在楼板上时，楼板的厚度不宜小于120mm。如果楼板的厚度小于120mm应采取加固措施。型钢悬挑梁悬挑端应设置能使脚手架立杆与钢梁可靠固定的定位点，定位点离悬挑梁端部不应小于100mm。

（7）悬挑钢梁前端应采用吊拉卸荷，吊拉卸荷的吊拉构件有刚性的，也有柔性的，如果使用钢丝绳，其直径不应小于14㎜，使用预埋吊环其直径不宜小于20㎜（或计算确定），预埋吊环应使用级钢筋制作。钢丝绳卡不得少于3个。

（8）悬挑钢梁悬挑长度一般情况下不超过2m能满足施工需要，但在工程结构局部有可能满足不了使用要求，局部悬挑长度不宜超过3m。

（9）在建筑结构角部，钢梁宜扇形布置；如果结构角部钢筋较多不能留洞，可采用设置预埋件焊接型钢三角架等措施。

（10）悬挑钢梁支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上，否则应采取加固措施。

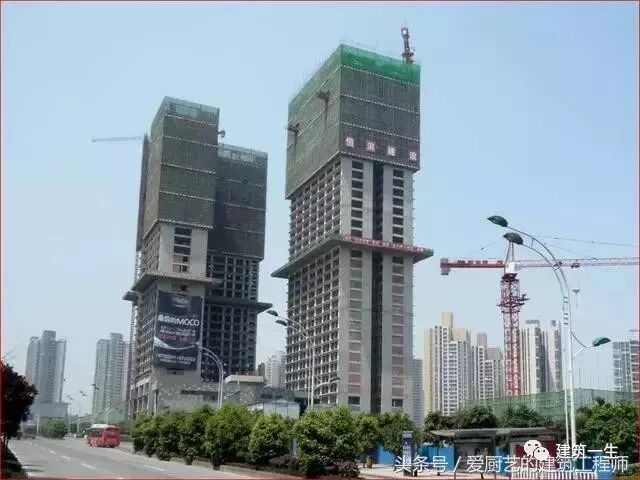

（悬挑式脚手架实景）

悬挑式脚手架其他应注意的安全技术问题

连墙体的设置，剪力撑的设置，纵横向扫地杆的设置，架体薄弱位置的加强，卸料平台的搭设等与《建筑施工扣件或钢管脚手架安全技术规范》（-2011）的要求基本一样。其中高度超过设计高度的架件，由于悬伸长度较长就降低了悬挑梁的抗弯性能与整体稳定性，因此在此处必须有可靠的加强措施。

悬挑架底必须张挂安全平网防护，其他防护也与落地式钢管脚手架一样

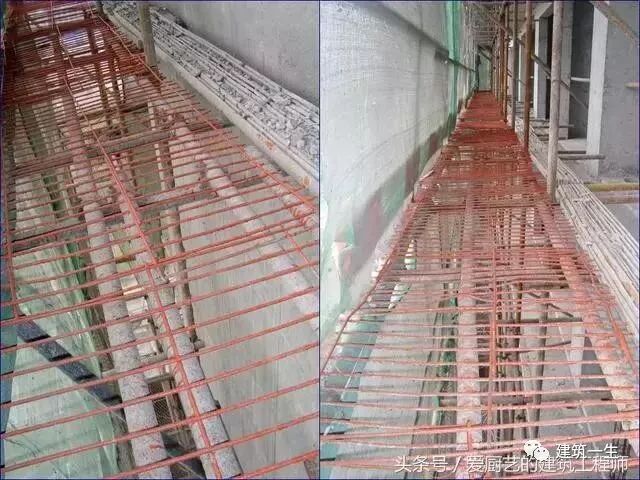

（悬挑架底必须张挂安全平网防护）

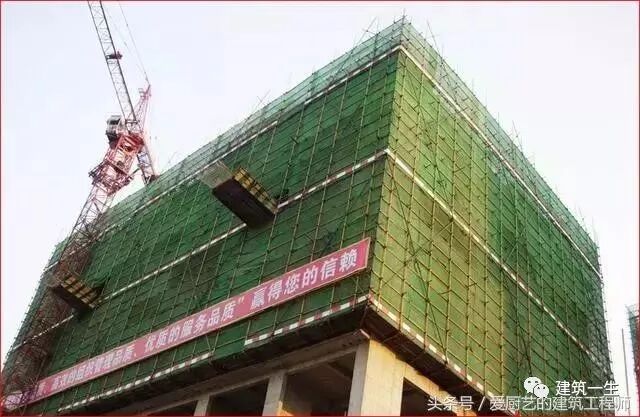

（首层应进行封闭）
