民用建筑工程消防验收常见问题解析及防治指南之

通风和空调系统

《民用建筑通用规范》（GB 55031-2022）、《消防设施通用规范》（-2023）已于 2023 年 3 月 1 日起施行，本指南针对现行规范与施行新规范中涉及的部分条款不一致之处，进行了注解。

问题风管穿过防火隔墙、楼板和防火墙时,穿越处风管上的防火阀、排烟防火阀两侧各 2m 范围内的风管耐火极限不满足规范要求。专业3.1-1通风空调

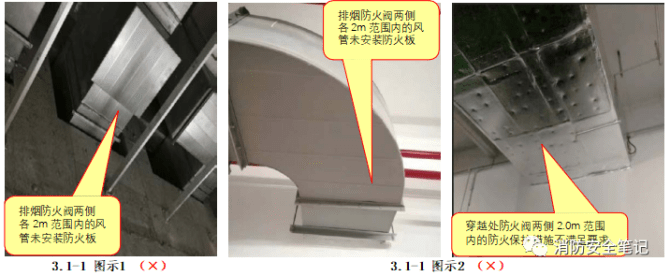

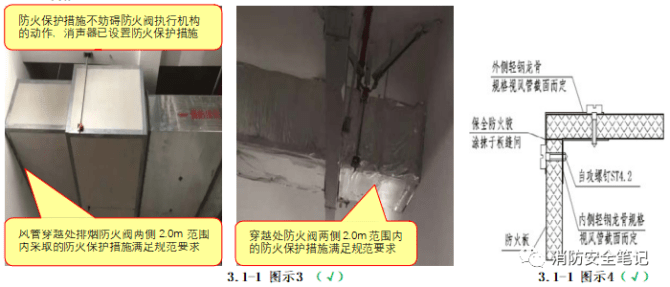

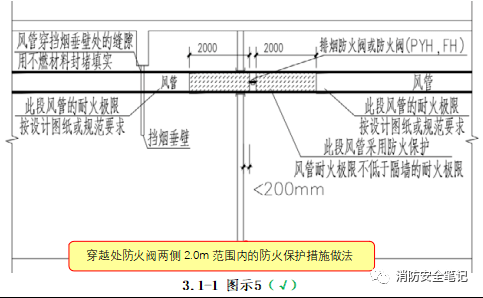

问题描述及原因分析1. 问题描述风管穿过防火隔墙、楼板和防火墙时,穿越处风管上的防火阀、排烟防火阀两侧各2m范围内的风管未采用耐火风管，或风管外壁未采取防火保护措施，不能满足图纸和规范要求的耐火极限。【图示1】【图示2】2. 原因分析1）责任主体对规范要求不够熟悉；2）设计图纸仅有文字说明，未提供具体做法。规范要求及正确做法1. 规范要求☆《建筑设计防火规范》(GB 50016-2014 )第 6.3.5 条。【图示 3】【图示 4】【图示 5】2. 正确做法应对措施及防治指南1．设计图纸需提供穿越处的具体做法或提供标准图集；2．风管穿过防火隔墙、楼板和防火墙时，穿越处风管上的防火阀、排烟防火阀两侧各2.0m范围内的风管应采用耐火风管或风管外壁应采取防火保护措施，且耐火极限不应低于该防火分隔体的耐火极限。问题防火阀暗装时，未在安装部位设置检修口。专业3.1-2通风空调

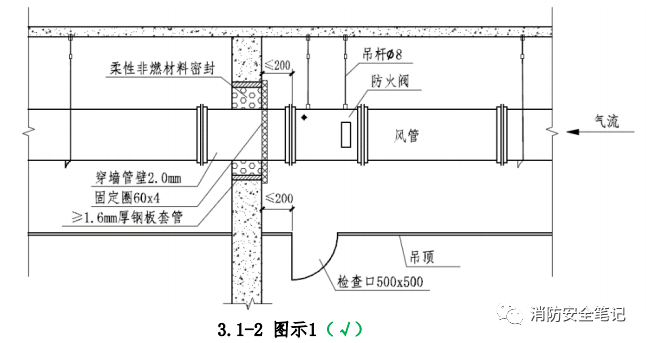

问题描述及原因分析1. 问题描述防火阀暗装时，未在安装部位设置方便维修的检修口。2. 原因分析1）责任主体没有重视检修口的设置；2）因其它管线、梁柱等遮挡防火阀，即使设置检修口也无法检修防火阀。规范要求及正确做法1. 规范要求☆《建筑设计防火规范》(GB 50016-2014 )第 9.3.13 条第 2 款。【图示 1】2. 正确做法应对措施及防治指南1．设计图纸应明确防火阀暗装时，应在安装部位设置方便维护的检修口；2．施工单位技术人员在开工前，对施工人员强调设置检修口的必要性；3．在安装部位设置检修口如遇障碍物时，施工单位应调整管线走向，使防火阀能够方便维护检修。问题金属风管的加固措施等不符合要求。专业3.1-3通风空调

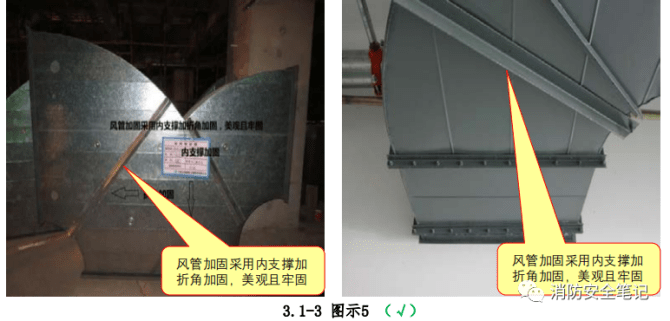

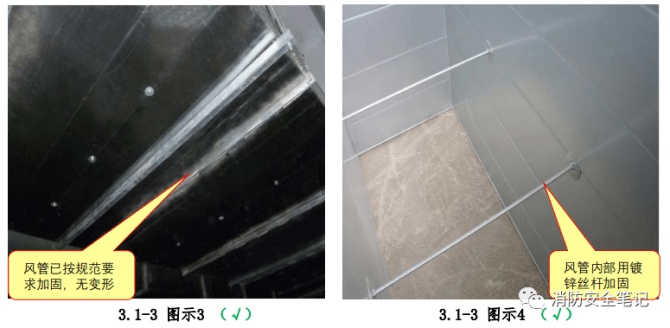

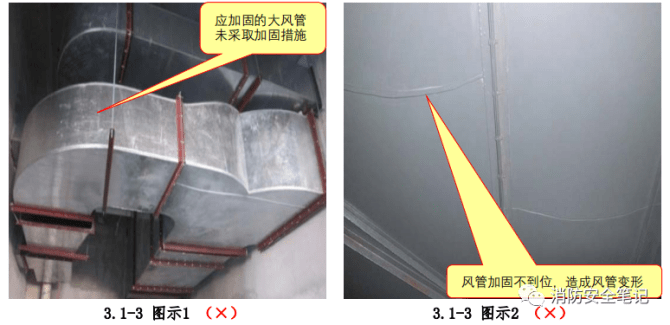

问题描述及原因分析1. 问题描述1）金属风管的加固措施不符合规范要求;【图示1】2）大规格金属风管加固不到位，造成风管变形，或者运行时有异响。【图示2】2. 原因分析责任主体没有认识到金属风管加固的重要性，未按规范要求施工，造成风管变形。规范要求及正确做法1. 规范要求☆《通风与空调工程施工质量验收规范》(GB 50243-2016)第 4.2.3 条第 3 款。【图示 3】【图示 4】【图示 5】2. 正确做法应对措施及防治指南1．金属风管加固是风管制作工序中的一项重要施工内容，因此，施工人员必须重视；2．金属风管加固可采用多种加固形式，如角钢加固、楞筋加固、螺杆内支撑等；3．直咬缝圆形风管直径大于或等于800mm，且管段长度大于或总表面积大于4㎡时，均应采取加固措施。用于高压系统的螺旋风管，直径大于时应采取加固措施；4．矩形风管边长大于630mm，或矩形保温风管的边长大于或等于800mm，管段长度大于 ；或低压风管单边平面面积大于1.2㎡，中、高压风管大于1.0㎡，均应有加固措施；5．对边长小于或等于800mm的风管，宜采用楞筋、楞线的方法加固；6．当中压和高压风管的管段长度大于时，为了四角咬缝的安全应采用加固框的方法加固；7．风管转弯处需增设支架进行支撑。问题排烟风管连接方式错误。专业3.1-4通风空调

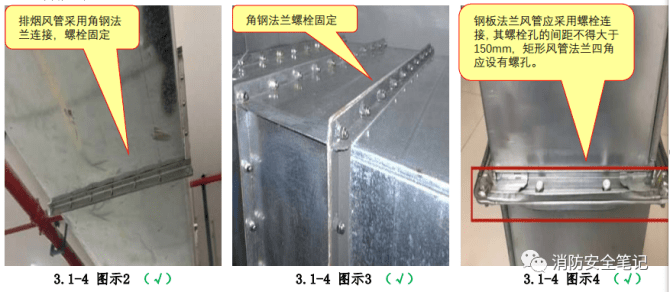

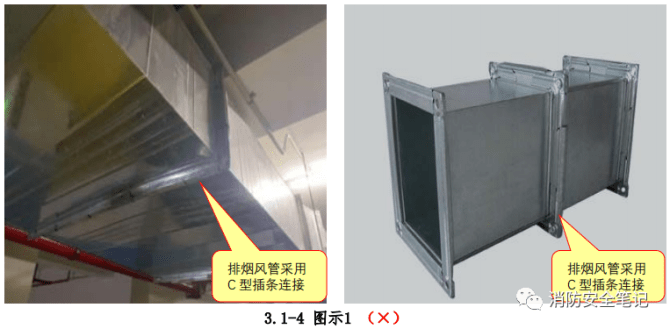

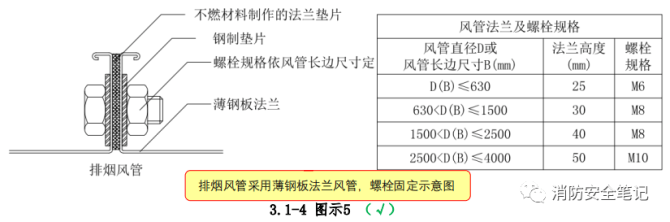

问题描述及原因分析1. 问题描述排烟系统中，风管管道连接采用C型插条(弹簧夹)连接，未采用螺栓连接。【图示1】2. 原因分析1）责任主体没有认识到排烟风管与其它类型风管的区别；2）薄钢板法兰风管施工便捷，责任主体只考虑安装进度；3）排烟风管的法兰垫料采用与其它风管相同的阻燃类材料。规范要求及正确做法1. 规范要求☆《通风与空调工程施工质量验收规范》(GB 50243-2016)第4.3.1条。【图示2】【图示3】☆《关于咨询《建筑防烟排烟系统技术标准》的复函》烟标[2019]21号（应急管理部四川消防研究所）。【图示4】【图示5】2. 正确做法应对措施及防治指南排烟风管优先考虑采用角钢法兰连接的方式，也可以采用薄钢板法兰螺栓连接的方式。采用薄钢板法兰螺栓连接时，应严格按照以下要求施工：1）薄钢板法兰风管应采用螺栓连接；2）风管接口的连接应严密、牢固，法兰垫片应为A级不燃材料，厚度不小于3mm，不应凸入管内和法兰外；3）薄钢板法兰高度及连接应按图示5表格执行，其螺栓孔的间距不得大于150mm，矩形风管法兰四角处应设有螺孔。问题防排烟系统风机与风管采用柔性短管连接不符合要求。专业3.1-5通风空调

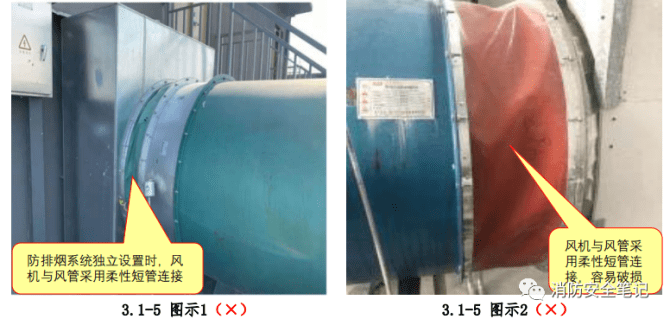

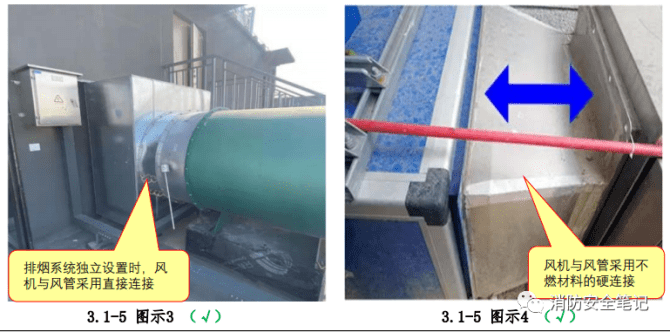

问题描述及原因分析1. 问题描述1）防排烟系统独立设置时，风机与风管采用柔性短管连接，不符合规范要求；【图示1】2）防排烟风机采用不燃材料制作的柔性短管连接。【图示2】2. 原因分析1）设计图纸有误；2）设计图纸虽然没有软接头，但施工人员按以往经验操作，加上了软接头。规范要求及正确做法1. 规范要求☆《通风与空调工程施工质量验收规范》(GB 50243-2016)第 5.2.7 条。【图示 3】【图示 4】2. 正确做法应对措施及防治指南防烟、排烟系统作为独立系统时，风机与风管采用直接连接，不宜加设柔性短管。只有在送风与补风、排烟与排风共用风管系统，或其他特殊情况时应加设柔性短管。排烟与排风系统的柔性短管应满足排烟系统运行的要求，即在当高温280℃下持续安全运行30min及以上的不燃材料。问题通风空调风管穿越防火分区的套管与封堵不符合要求。

专业3.1-6通风空调

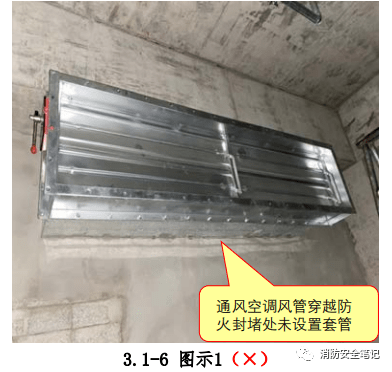

问题描述及原因分析1. 问题描述通风空调风管穿越有防火要求的区域未设置套管及防火封堵。【图示1】

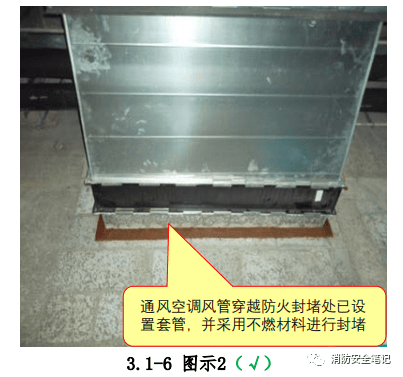

2. 原因分析1）通风空调风管现场施工时未设套管，而使用水泥砂浆和砖块填塞，其防火等级不足；2）设计说明有关套管、封堵的部分不够完善。规范要求及正确做法1. 规范要求☆《通风与空调工程施工质量验收规范》(GB 50243-2016)第 6.2.2 条。☆《建筑防烟排烟系统技术标准》(GB 51251-2017)第 6.3.4 条第 6 款。【图示 2】2. 正确做法应对措施及防治指南1．通风空调风管安装后有防火要求的孔洞，应采用1.6mm钢制套管及不燃材料防火封堵；2．风管穿越建筑物变形缝墙体时，应设置钢制套管，风管与套管之间应采用柔性防水材料填塞密实；3．防烟排烟系统风管，可使用水泥砂浆等不燃材料来严密封堵风管与隔墙之间的空隙。问题风管支吊架安装不符合要求。专业3.1-7通风空调

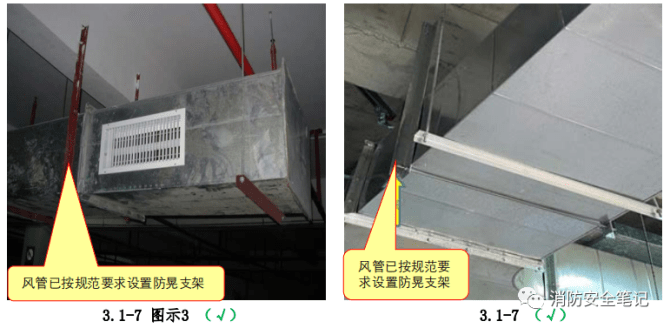

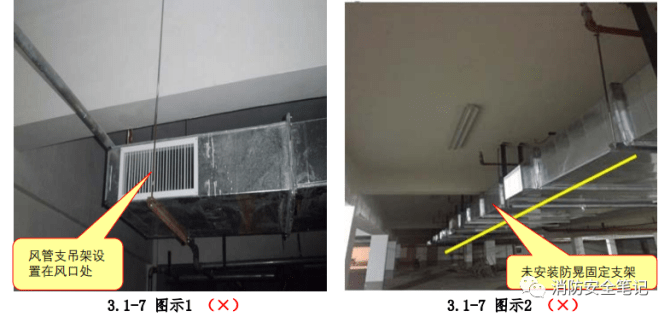

问题描述及原因分析1. 问题描述1）风管支架设置不符合要求；【图示1】2）风管未按规范要求设置防晃支架。【图示2】2. 原因分析1）风管安装时，施工单位未按图纸进行支架定位；2）因没有充分理解防晃支架设置的重要性，施工单位未按图纸施工、监理单位未认真履职。规范要求及正确做法1. 规范要求☆《通风与空调工程施工质量验收规范》(GB 50243-2016)第 6.3.1 条。【图示 3】【图示 4】2. 正确做法应对措施及防治指南1．支架应避开风口，离风口的距离不宜小于200mm，矩形金属风管吊杆距风管末端不应大于；2．水平悬吊的主、干风管长度超过20m时，每个系统始端、末端应设置防晃支架或防止摆动的固定点。设置抗震支架的风管，可将抗震支架作为固定点。问题

通风空调风管穿越变形缝和沉降缝的设置不符合要求。专业3.1-8通风空调

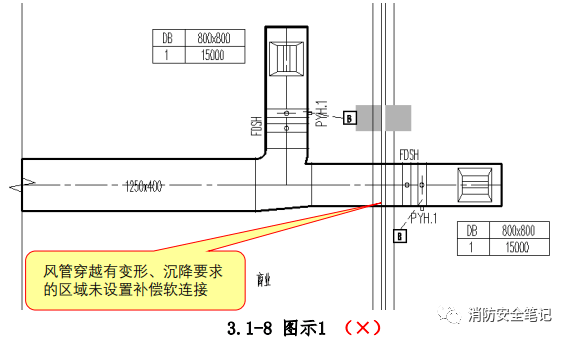

问题描述及原因分析1. 问题描述通风空调风管穿越有变形、沉降要求的区域未设置补偿软连接。【图示1】2. 原因分析1）设计图纸没有标明软接头；2）施工人员对规范要求不熟悉，采用硬管穿越变形缝。

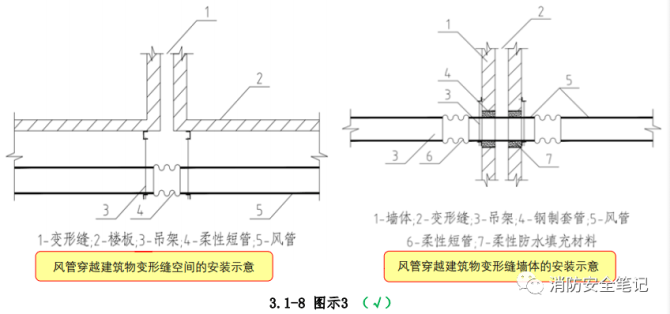

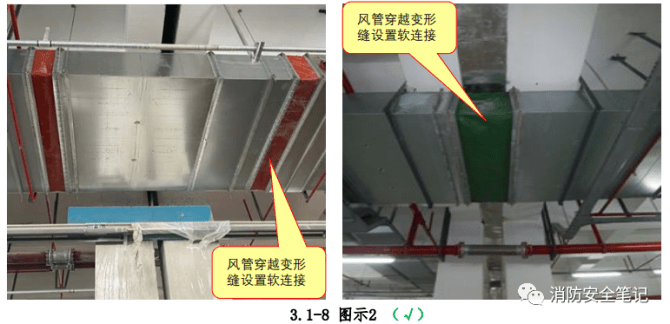

规范要求及正确做法1. 规范要求☆《通风与空调工程施工质量验收规范》（GB 50243-2016）第 6.3.5 条、第 12.0.6 条。☆《通风与空调工程施工规范》（GB 50738-2011）第 8.4.3 条【图示 2】【图示 3】2. 正确做法应对措施及防治指南1．风管穿越建筑物变形缝空间时，应设置长度为200mm～300mm的柔性短管(图示3)；2．风管穿越建筑物变形缝墙体时，应设置钢制套管，风管与套管之间应采用柔性防水材料填塞密实。穿越建筑物变形缝墙体的风管两端外侧应设置长度为150mm～300mm的柔性短管，柔性短管距变形缝墙体的距离宜为150mm～200mm(图示3)，柔性短管的保温性能应符合风管系统功能要求。问题防火阀未设置独立的支、吊架。专业3.1-9通风空调

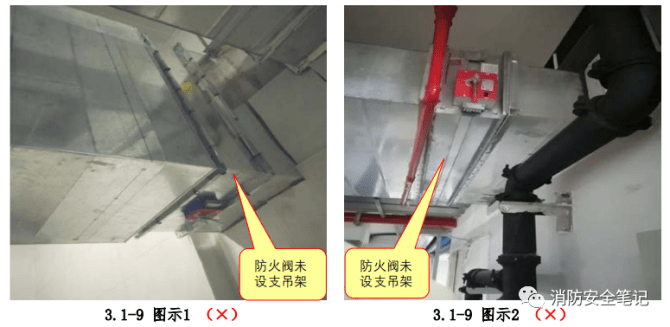

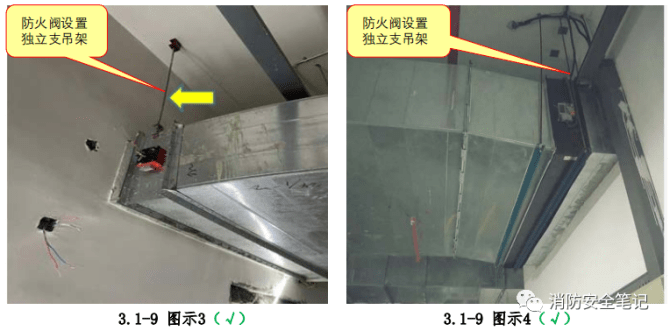

问题描述及原因分析1. 问题描述1）直径或长边尺寸大于或等于630mm的防火阀未设置独立的支、吊架；【图示1】2）排烟防火阀未设独立的支、吊架。【图示2】2. 原因分析1）责任主体对规范要求不熟悉；2）施工单位技术人员现场交底不到位，施工人员往往忽略。规范要求及正确做法1. 规范要求☆《通风与空调工程施工质量验收规范》(GB 50243-2016)第 6.3.8 条第 2 款。【图示 3】☆《建筑防烟排烟系统技术标准》(GB 51251-2017)第 6.4.1 条第 4 款。【图示 4】2. 正确做法应对措施及防治指南1．直径或长边尺寸大于或等于630mm的防火阀，应设独立支、吊架；2．排烟防火阀的安装应设独立的支、吊架，当风管采用不燃材料防火隔热时，阀门安装处应有明显标识；3．防火阀的动作机构不与支吊架发生冲突。问题

排烟风管使用普通的保温钉来粘贴玻璃棉类柔性隔热材料。专业3.1-10通风空调

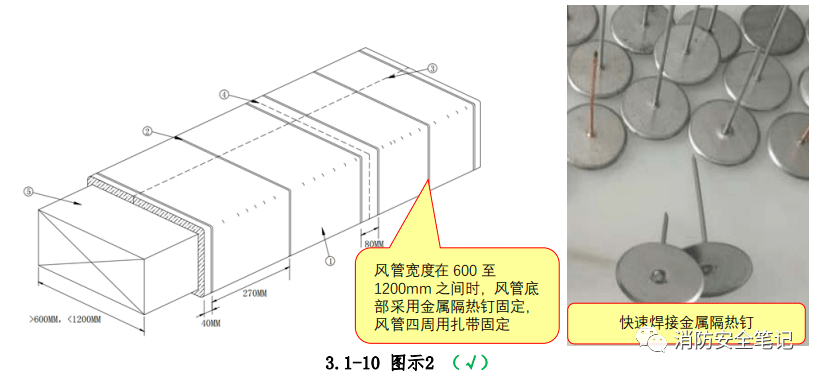

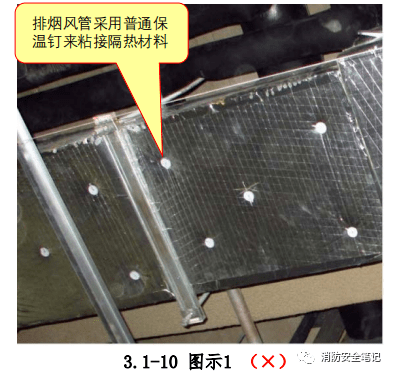

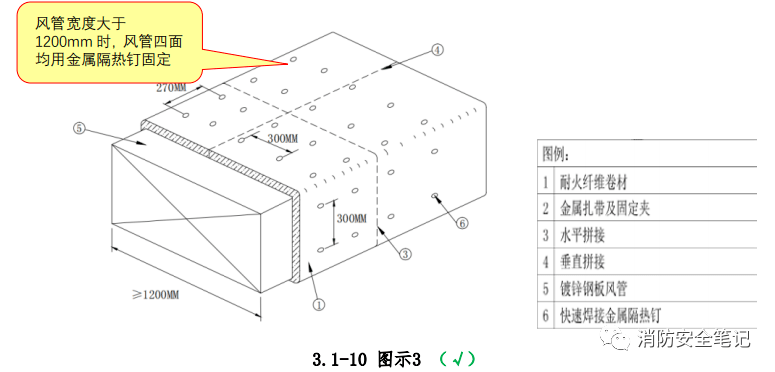

问题描述及原因分析1. 问题描述排烟风管采用普通保温钉直接粘接在风管上，这样，因排烟风管运行温度高，会导致粘接剂失效。【图示1】2. 原因分析1）排烟风管采用普通保温钉粘接，施工单位在施工时方便；2）设计图纸没有说明排烟风管粘贴隔热材料的具体做法。规范要求及正确做法1. 规范要求☆《通风与空调工程施工质量验收规范》(GB 50243-2016)第 10.3.5 条。【图示 2】2. 正确做法应对措施及防治指南设计图纸需要给出具体做法，分别说明不同类型的风管保温/隔热采用不同的粘接方式，空调风管可采用粘接剂来粘贴保温钉，排烟风管应根据风管宽度的不同分别采用快速焊接金属隔热钉来粘贴隔热材料，横向最大间距300mm，纵向270mm，或用金属扎带予以固定。问题排风兼排烟风机安装未采用抗震支架。专业3.1-11通风空调

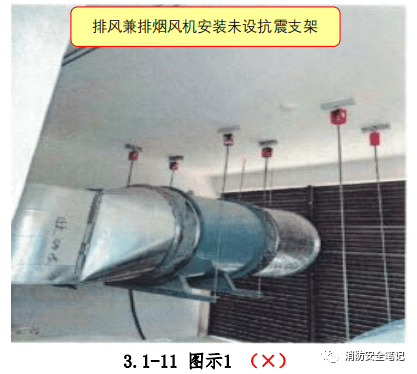

问题描述及原因分析1. 问题描述排风兼排烟风机安装未按照规范要求采用抗震支架。【图示1】

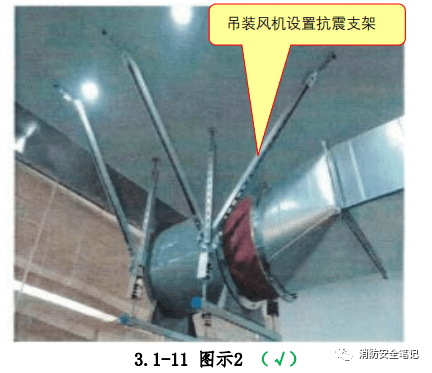

2. 原因分析1）施工人员未按设计图纸或规范要求进行施工；2）机电设备影响建筑的使用功能，在遭到地震破坏时容易引发火灾等次生灾害。规范要求及正确做法1. 规范要求☆《建筑与市政工程抗震通用规范》(GB 55002-2021)第 5.1.12 条。【图示 2】2. 正确做法应对措施及防治指南在设计文件中明确建筑的附属机电设备，其自身及与结构主体的连接，应进行抗震设防，并提供安装方式和大样图。
