通风与空调施工工程规范风管与部件安装（一般规定）

一、风管与部件安装前具备下列施工条件：

1 安装方案已批准，采用的技术标准和质量控制措施文件齐全；

2 风管机附属材料进场检验已合格，满足安装要求；

3 施工部位环境满足作业条件；

4 风管的安装坐标、标高、走向已经过技术复核，并应符合设计要求；

5 检查建筑结构的预留孔洞位置，孔洞尺寸应满足套管及管道不间断保温的要求。

二、风管穿过需要密闭的防火、防爆的楼板或墙体时，应设壁厚不小于1.6mm的钢制预埋管或防护套管，风管与防护套管之间应采用不燃且对人体无害的柔性材料封堵。

三、风管安装应符合下列规定：

1 按设计要求确定风管的规格尺寸及安装位置；

2 风管机部件连接接口距墙面、楼板的距离不应影响操作，连接阀部件的接口严禁安装在墙内或楼板内；

3 风管采用法兰连接时，其螺母应在同一侧；法兰垫片不应凸入风管内壁，也不要凸出法兰外；

4 风管与风道连接时，应采取风道预埋法兰或暗装连接件的形式接口，结合缝应填耐火密封填料，风道接口应牢固；

5 风管内严禁穿越和敷设各种管线；

6 固定室外立管的拉索，严禁与避雷针与避雷网相连；

7 输送含有易燃、易爆气体或暗装在易燃、易爆环境的风管系统应有良好的接地措施，通过生活区或其他辅助生产房间时，不应设置接口，并应具有严密不漏风措施；

8 输送产生凝结水或含蒸汽的潮湿空气风管，其底部不应设置拼接缝，并应在风管最低处设排液装置；

9 风管测定孔应设置在不产生涡流区且便于测量和观察的部位；吊顶内的风管测定孔部位，应留有活动吊顶板或检查口。

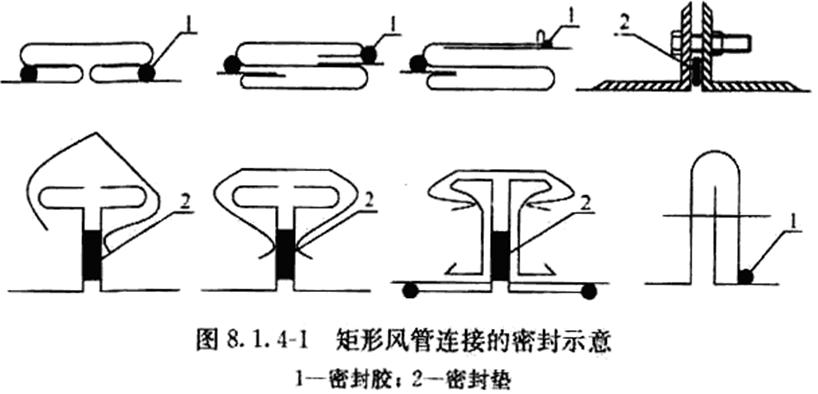

四、风管连接的密封材料应根据输送介质温度选用，并应符合该风管系统功能的要求，其防火性能应符合设计要求，密封垫料应按照牢固，密封胶应涂抹平整、饱满，密封垫料的位置应正确（图8.1.4-1、图8.1.4-2），密封垫料不应凸入管内或脱落。当设计无要求时，法兰垫料材质及厚度应符合下列规定：

1 输送温度低于70℃的空气时，可采用橡胶板、闭孔海绵橡胶板、密封胶带或其他闭孔弹性材料；输送温度高于70℃的空气时，应采用耐高温材料；

2 防、排烟系统应采用不燃材料；

3 输送含有腐蚀性介质的气体，应采用耐酸橡胶板或软聚乙烯板；

4 法兰垫料厚度宜为3mm～5mm。

五、法兰垫料的接口形式应符合下列规定：

1 法兰垫料采用对接接口和阶梯形接口（图8.1.5-1）时，应在对接部位涂密封胶；

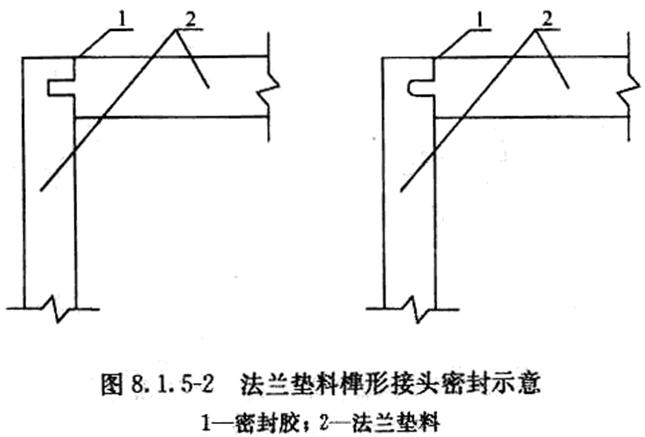

2 洁净空调系统风管的法兰垫料接口应采用阶梯形或榫形（图8.1.5-2），并应涂密封胶。

六、连接风管的阀部件安装位置及方向应符合设计要求，并便于操作。防火分区隔墙两侧安装的防火阀距墙不应大于200mm。

七、非金属风管或复合风管与金属风管及设备连接时，应采用“h”形金属短管作为连接件；短管一段为法兰，应与金属风管法兰或设备法兰相连接；另一端为深度不小于100mm的“h”形承口，非金属风管或复合风管应插入“h”形承口内，并应采用铆钉固定牢固、密封严密。

八、洁净空调系统风管安装应符合下列规定：

1 风管安装场所所用机具应保持清洁，安装人员应穿戴清洁工作服、手套和工作鞋等。

2 经清洗干净包装密封的风管、静压箱及其部件，在安装前不应拆封。安装时，拆开端口封膜后应随即连接，安装途中停顿时，应将端口重新封好。

3 法兰垫料应采用不产尘、不易老化并具有一定强度的弹性材料，厚度宜为5mm～8mm，不应采用乳胶海绵、厚纸板、石棉橡胶板、铅油麻丝及油毡纸等。法兰垫料不应直缝对接连接，表面严禁涂刷涂料。

4 风管与洁净室吊顶、隔墙等围护结构的接缝处应严密。

九、风管穿出屋面处应设防雨装置，风管与屋面交接处应有防渗水措施（图8.1.9）。

十、风机盘管的送、回风口安装位置应符合设计要求。当设计无要求时，安装在同一平面上的送、回风口间距不宜小于。

十一、空调机组、风机盘管、阀门等设备及部件暗装在吊顶内时，应在其下部吊顶的适当位置处设置检查口，并应与装饰综合考虑，同一布置。

十二、风管与部件安装的成品保护措施应包括下列内容：

1 严禁以风管作为支、吊架，不应将其他支、吊架焊在或挂在风管法兰或风管支、吊架上。严禁在风管上踩踏，堆放重物，不应随意碰撞。

2 风管在搬运和吊装就位时，应轻拿、轻放，不应拖拉、扭曲；吊装作业使用钢丝绳捆绑时，应在钢丝绳与风管之间设置隔离保护措施。

3 风管上空进行油漆、粉刷作业时，应对风管采取遮盖等保护措施。

4 非金属风管码放总高度不应超过3m，上面应无重物，搬运时应采取防止碎裂的措施。无机玻璃钢和硬聚氯乙烯风管应在其上方有动火作业的工序完成后才能进行安装，或者在风管上方进行有效遮挡。

十三、风管安装的安全和环境保护措施应包括下列内容：

1 风管提升时，应有防止施工机械、风管、作业人员突然坠落、滑到等事故的措施。

2 屋面风管、风帽安装时，应对屋面上的露水、霜、雪、青苔等采取防滑保护措施。

3 整体风管吊装时，两端起吊速度应同步。

4 胶粘剂应正确使用、安全保管。粘结材料采用热敏胶带时，应避免热熨斗烫伤，过期或废弃的胶粘剂不应随意倒洒或燃烧，废料应集中堆放，及时清运到指定地点。

5 玻璃钢风管现场修复或风管开孔连接风口，硬聚氯乙烯风管开孔或焊接作业时，操作位置应设置通风设备，作业人员应按规定穿戴防护用品
